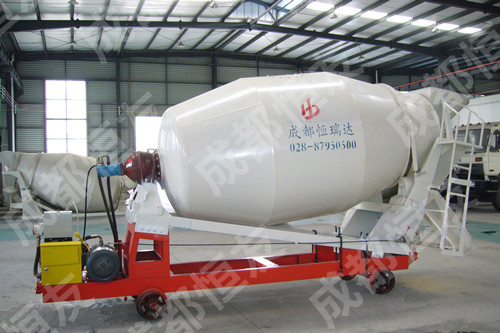

軌行式粉體混料機

軌行式粉體混料機，電機驅動，進口液壓係統，用於特殊環境施工。

軌行式攪拌罐底架由12號槽鋼焊接而成，是攪拌機的基礎，幾乎所有的部件都裝在上麵。底架下麵裝有一對650-16型輪胎，牽引前麵拖耙，可適應每小時20公裏內的牽引速度，當牽引時，連接部位必須安全可靠，並加一條鋼絲繩底盤前麵槽鋼保險，在牽引過程中，必須下車檢查是否出現異常。底架前後裝有可調高低的撐腳連接腳，在攪拌機工作時將撐腳筒

撐起，調整到機子平穩，並使輪胎離地，當要牽引時必須把撐腳筒拉到高位置，用插銷插牢。

2.傳動結構

軌行式攪拌罐的攪拌和上料采用電動機。

啟動方式為4千瓦的電動機，經皮帶輪減速三角帶傳動，由波箱輸出，花鍵軸得到轉動，通過裝在花鍵軸上的20齒輪帶動拌筒上的大齒圈，使轉筒得到每分鍾17圈的轉速，攪拌筒進行攪拌。電動反轉，從而使攪拌筒反轉，迅速出料。由於花鍵軸的轉動，通過離合器及操作係統等部件的使用，可使攪拌機上料。

3.攪拌結構

攪拌結構由托輪總成，拌筒和跳動座等組成。呈比錐型的拌筒由四個托輪至承，轉動時，焊在筒內的兩對高低葉片，不但帶動拌合物上升和自落，而且做強烈的軸向來回運動。能攪拌出優質的混凝土。拌筒的錐部焊有一對出料葉片，當拌筒反轉時，拌好的混凝土經低葉片和出料葉片排出。

4.上料結構

混凝土攪拌機進料鬥的升降動作，是由花鍵軸的轉動，通過裝在軸端的離合器及操作係統使活動滾筒和鋼絲繩輪等部件運轉來實現的。正對離合器，將有手柄向前推時，則離合器和上，進料鬥提升到一定位置，進料鬥內的混合料開始向拌筒內進料，當進料上升到止點時，由於限位杆組件的作用，能使進料鬥自動停止在上止點，從而使進料鬥的存料卸入拌筒，當把右手柄拉回原來位置時。離合器即脫開，進料鬥即應停留在所在位置，當把左手柄向後拉時，通過外刹車輕脫器頂開外刹車帶，則進料鬥靠自重應能平穩下降。

5.供水係統

供水係統由電動離心泵、閥和管路組成，攪拌所需的水量是通過電動式離心泵的運轉來實現的。
